Olyan, mintha csak tegnap lett volna, amikor az ASUS ROG bemutatta az első APEX modellt – azt a különleges, ívelt formájú alaplapot, amit kifejezetten tuningrajongóknak terveztek. Aztán jött a régóta várt pillanat: megérkeztek az első Ryzen processzorok, és mindenki ugyanazt kérdezte – mikor jön végre az APEX az AMD-hez is? Nos, nyolc évet kellett várni, de elérkezett a nap, amikor a Ryzen platform is megkapta a saját, vérbeli overclockereknek szánt alaplapját. Ebben a tesztben és részletes bemutatóban az ASUS ROG CROSSHAIR X870E APEX modellt vesszük górcső alá. Vajon ma is megéri egy ilyen csúcskategóriás alaplapba fektetni?
| Modell | ROG CROSSHAIR X870E APEX | ROG CROSSHAIR X870E HERO | ROG CROSSHAIR X870E EXTREME |
|---|---|---|---|
|
Formátum
|
ATX | ATX | E-ATX |
| RAM támogatás | 2× DDR5 akár 8200+ (OC) | 4× DDR5 akár 8200+ (OC) | 4× DDR5 akár 8200+ (OC) |
| PCIe x16 bővítőhelyek | 2× PCIe 5.0 x16 | 2× PCIe 5.0 x16 | 2× PCIe 5.0 x16 |
| M.2 / SATA |
5× M.2 foglalat
4× SATA 6Gb/s |
5× M.2 foglalat
4× SATA 6Gb/s |
5× M.2 foglalat
4× SATA 6Gb/s |
| Ethernet | 1× Realtek 5Gb Ethernet ASUS LANGuard védelemmel | 1× Intel® 2.5Gb Ethernet ASUS LANGuard 1× Realtek 5Gb Ethernet ASUS LANGuard |
1× Intel® 2.5Gb Ethernet ASUS LANGuard 1× Marvell® AQtion 10Gb Ethernet |
| Wi-Fi | 2×2 Wi-Fi 7 (802.11 a/b/g/n/ac/ax) | 2×2 Wi-Fi 7 (802.11 a/b/g/n/ac/ax) | 2×2 Wi-Fi 7 (802.11 a/b/g/n/ac/ax) |
| Hangrendszer |
ALC4080
Savitech SV3H712 erősítő |
ALC4082
ESS® ES9219 QUAD DAC |
ALC4082
ESS® ES9219 QUAD DAC |
| Ár* | 286 990 Ft | 246 690 Ft | 413 090 Ft |
A ROG CROSSHAIR X870E sorozat három modellből áll: az APEX, a HERO és az EXTREME verziókból. Ezek az ASUS legfejlettebb, játékra és professzionális munkára is tervezett alaplapjai, amelyek az AMD AM5 platformhoz készültek.
Íme az első APEX alaplap teljes pompájában. A dizájn most hagyományos, nem az X alakú kivitel, mint a korábbi generációknál, és az Intel Z890 APEX modelltől eltérően ez a verzió elegáns, matt fekete színt kapott. A legizgalmasabb extrája azonban a ROG Memory Fan Kit – egy kiegészítő ventilátor, ami közvetlenül a RAM modulokat hűti. Ez különösen hasznos a magasabb feszültségen futó memóriáknál, hiszen stabil hőmérséklet mellett sokkal jobb tuning eredmények érhetők el.
Az első, kifejezetten AMD platformhoz készült APEX már első ránézésre is prémium benyomást kelt – lássuk, mit is tud részletesebben!

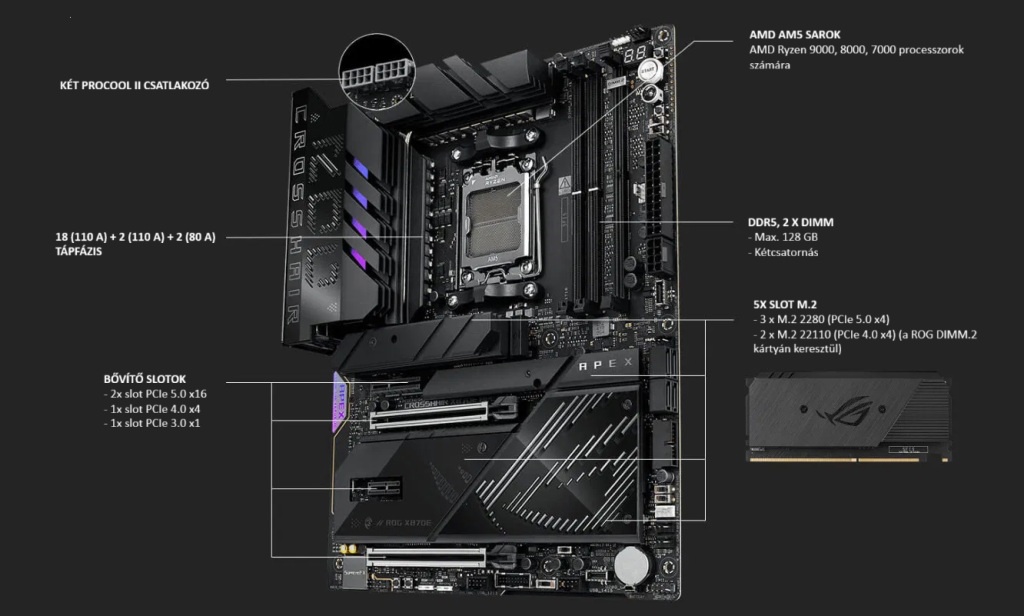

Az alaplap szíve egy brutálisan méretezett tápellátó rész (VRM), amely 22 fázisra osztott, duplázott kialakítással dolgozik. A CPU számára 18 darab 110A Vishay SiC850A MOSFET biztosítja a stabil teljesítményt, míg további 2 fázis a SoC-hoz tartozik. A maradék két fázis az olyan komponenseket szolgálja ki, mint az I/O vezérlők, az USB, az audio vagy a hálózati egységek, ezek 80A Vishay SiC629 MOSFET-eket használnak. Ez a kialakítás rendkívül hatékony hűtést és alacsony hőmérsékletet garantál még nagy terhelés alatt is – mindezt anélkül, hogy extrém hűtésre lenne szükség.
Ez természetesen egy 2DIMM-es alaplap, ami munkára talán korlátozó lehet, de tuning szempontból ez az ideális választás. A két memóriaslotos kialakítás jobb DRAM teljesítményt és magasabb órajeleket tesz lehetővé, mint a négy slotos megoldások. Ha viszont több mint 128 GB RAM-ot használnál, érdemes inkább a HERO vagy EXTREME modellek közül választani.
Ahogy az APEX alaplapoknál megszokhattuk, itt is megtalálható a DIMM.2 kártya, amely két M.2 SSD-t fogad PCIe 4.0 x4 csatolón keresztül. Ezen felül három további M.2 foglalat is elérhető, amelyek PCIe 5.0 x4 sebességet kínálnak – bár teljes sávszélességgel csak egy használható, ha a videókártyát is maximális sebességen szeretnéd futtatni. Két teljes értékű PCIe x16 bővítőhely áll rendelkezésre, viszont a videókártya sávszélessége csak egy foglalat esetén marad korlátozásmentes.

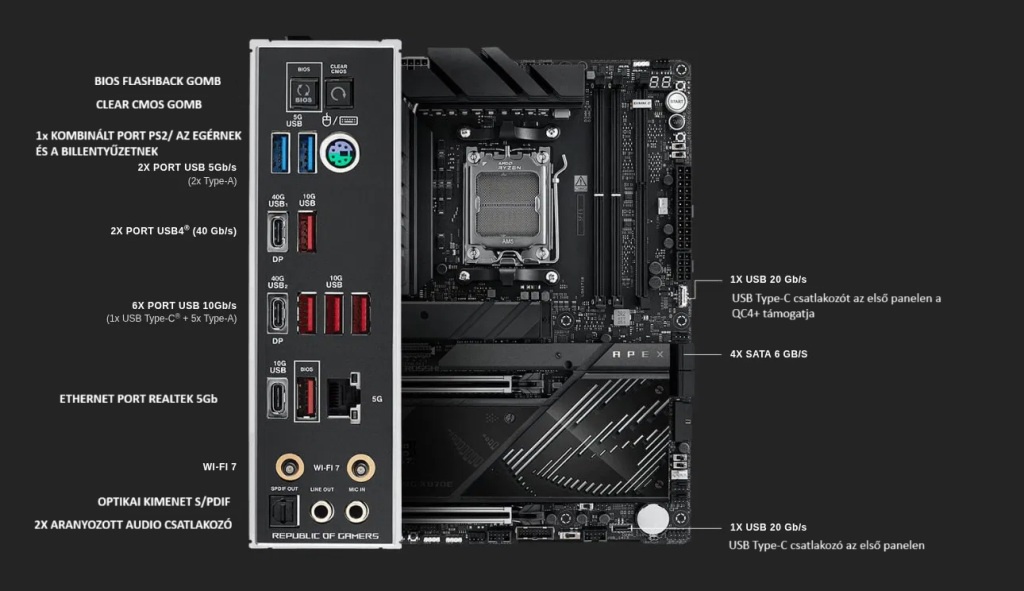

A hátlapi panelen található BIOS Flashback és CMOS reset gomb, két darab 5Gb/s sebességű USB port, valamint egy PS2 csatlakozó – ez utóbbi főleg régi operációs rendszerekhez, például Windows XP-hez lehet hasznos. Emellett két 40Gb/s sebességű USB-C port (DisplayPort funkcióval) és öt 10Gb/s USB-A csatlakozó is helyet kapott. A hálózati oldalon egy 5Gb Ethernet port és Wi-Fi 7 antenna csatlakozók találhatók. Természetesen az optikai S/PDIF kimenet és a fejhallgató/mikrofon csatlakozók sem maradhattak le.

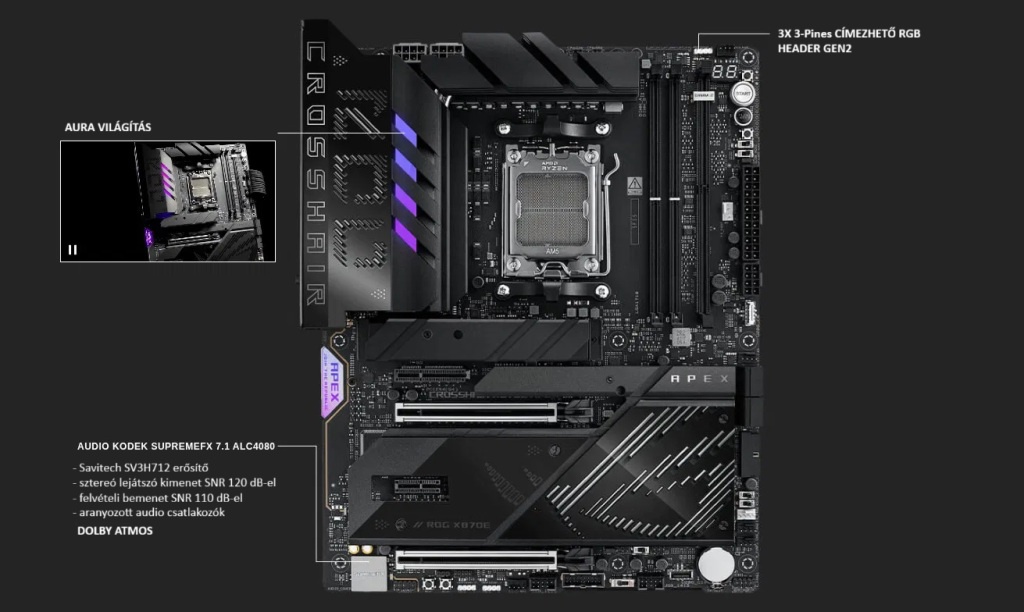

A zajszigetelt audio szekció a ROG SupremeFX 7.1 rendszerrel dolgozik, amely egy Realtek ALC4080 kodeket használ, akár 32bit/384kHz felbontással, valamint egy Savitech SV3H712 erősítővel. Emellett három darab 3 tűs RGB header is helyet kapott az AURA kompatibilis eszközök csatlakoztatásához.
Az ASUS ROG évről évre fejleszti az alaplapok használhatóságát, és a hardveres élményt is egyre inkább a felhasználók kényelméhez igazítja. Az új APEX több olyan ötletes megoldást is kínál, amelyekkel az építés és karbantartás sokkal egyszerűbb, mint valaha.

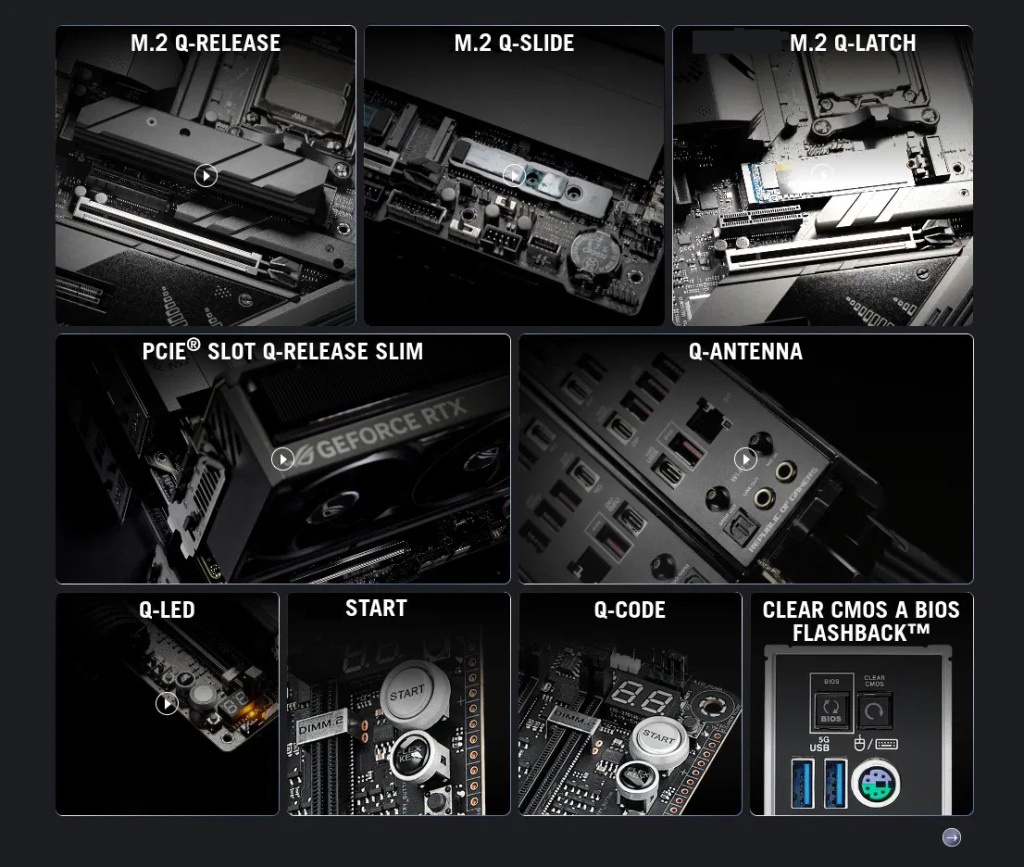

Ma már szinte semmihez sem kell szerszám. Az M.2 meghajtókat néhány másodperc alatt beszerelheted vagy eltávolíthatod a gyorskioldós rögzítőkkel, és ugyanez igaz a videókártyára is – egy mozdulat, és kész. Röviden: a régi Z270 APEX valószínűleg csak irigykedve nézne erre a modern verzióra.
Persze ezek a kényelmi funkciók nem csak az APEX sajátjai, de ez a modell különleges, tuningra kihegyezett eszközkészlettel is rendelkezik, az úgynevezett Extreme OC Kittel. Ebben olyan hardveres megoldások találhatók, mint az LN2 Mode, a ProbeIt, a ReTry, a Safe Boot vagy a Slow Mode – mind hasznos társak a precíz tuninghoz.
Az APEX szoftveres és hardveres oldalról is rengeteg tuning funkciót kínál, amelyek rugalmasan alkalmazkodnak ahhoz, hogyan szeretnéd növelni a teljesítményt.

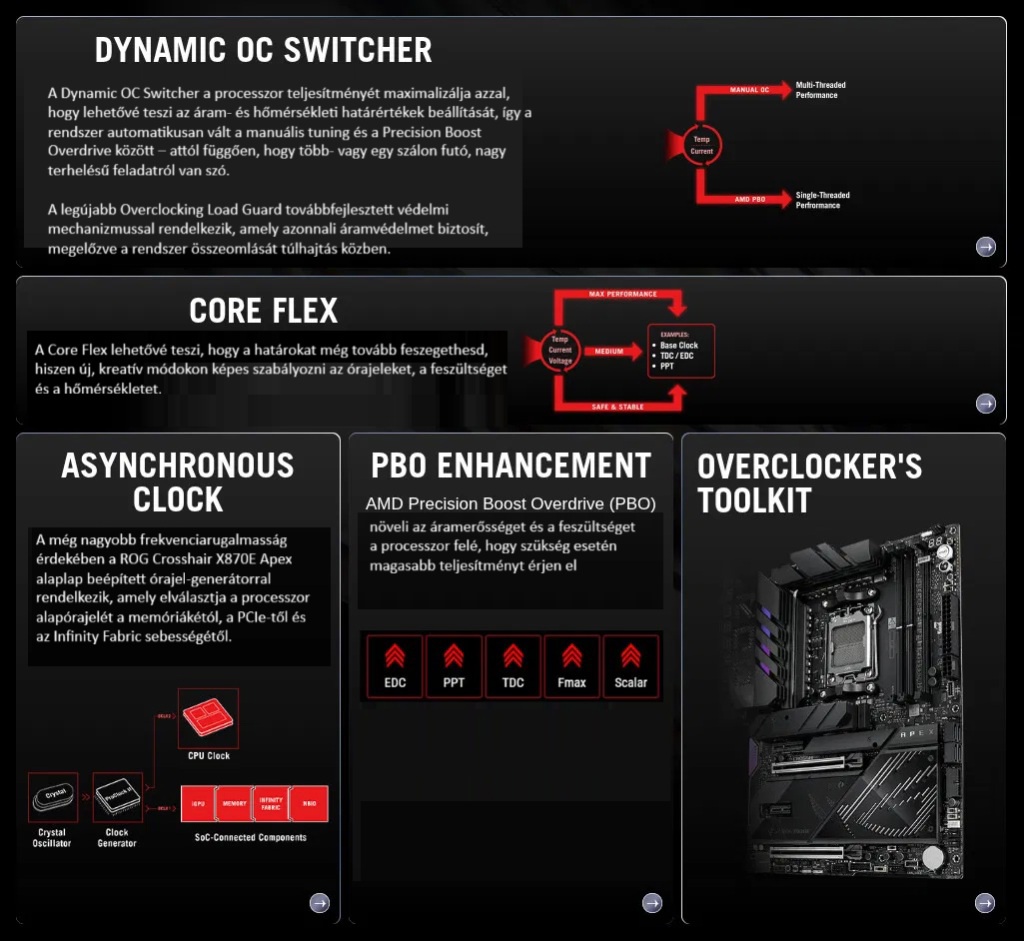

Az APEX egyik legfontosabb tuningfunkciója a Dynamic OC Switcher (DOS). Ez a funkció automatikusan vált a PBO mód – ami az egyszálas teljesítményt optimalizálja – és a manuális tuning között, amely a többmagos feladatok során ad extra erőt. A váltás az áramerősség vagy a hőmérséklet függvényében történik: például ha a CPU terhelése eléri a 35A-t, a rendszer automatikusan átvált a manuális OC módba, és ezt addig tartja, amíg a hőmérséklet nem haladja meg a 80°C-ot. Ha a terhelés csökken vagy a hőmérséklet túl magasra emelkedik, a rendszer visszavált PBO módba.
A Core Flex funkció további finomhangolási lehetőségeket ad: a feszültség, az áramerősség és a hőmérséklet dinamikus szabályozásával növeli az alapfrekvenciát, és rugalmasabban használja ki a processzor teljes potenciálját. Az aszinkron BCLK tuning lehetővé teszi az alapórajel enyhe emelését anélkül, hogy ez más komponensek stabilitását befolyásolná. A PBO Enhancement pedig automatikusan optimalizálja a PBO beállításokat a maximális hatékonyság érdekében.

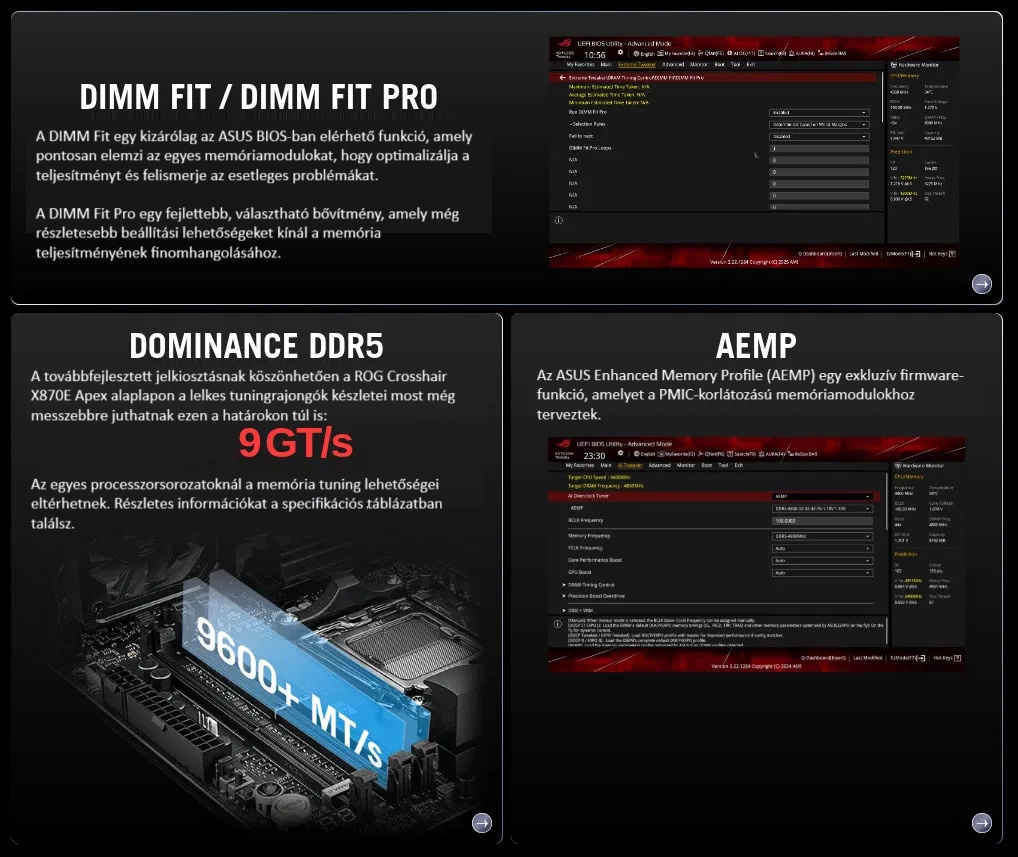

Az APEX alaplap mindössze két DIMM foglalattal rendelkezik, de ezt kompenzálja a DIMM FIT PRO funkció, ami leegyszerűsítve a memóriamodulok elektronikai tulajdonságait elemzi és optimalizálja. A cél az, hogy nagy sebességnél és szoros időzítéseknél is megmaradjon a jel integritása. A precíz mérnöki tervezésnek köszönhetően ezzel az alaplappal akár 10 000 MT/s sebesség is elérhető.

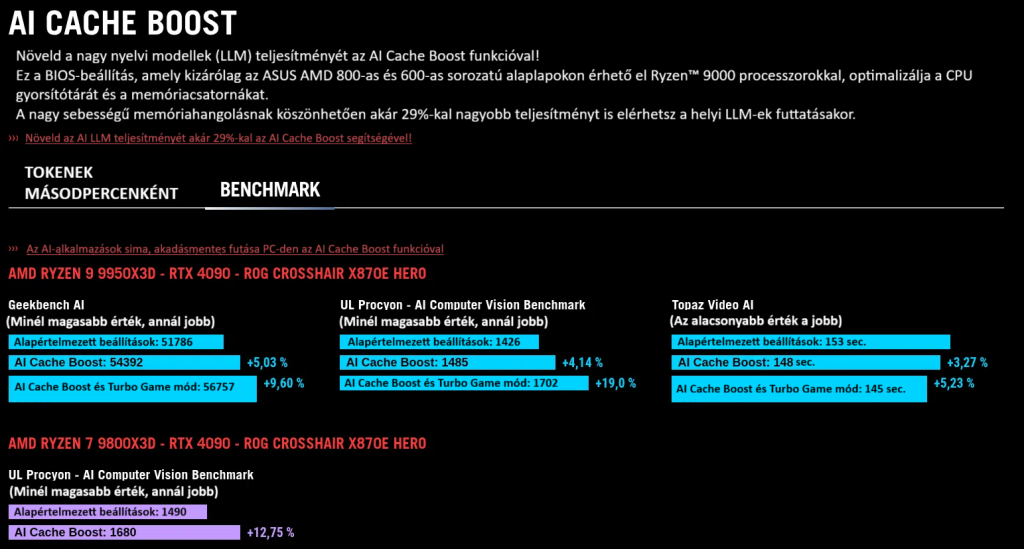

Az utolsó, de annál érdekesebb funkció, amit érdemes megemlíteni, az AI Cache Boost. A neve nem véletlen: ez a technológia hatékonyabban használja ki a processzor gyorsítótárát és a memóriarendszert, így növeli a teljesítményt, különösen akkor, ha a gép videókártyáját számításigényes feladatokhoz veszed igénybe. Ha például helyben futtatsz AI modelleket, a teljesítménynövekedés akár 5–25% is lehet – ami szöveg-, kép- vagy videógenerálásnál nagyon is érezhető előny.
A játékoknál az AI Cache Boost valószínűleg nem hoz plusz FPS-t, de a jövőben, amikor a játékok párbeszédei és szövegei mesterséges intelligenciával készülnek majd, ez a funkció még jól jöhet.
Az APEX rendkívül részletes beállítási és finomhangolási lehetőségeket kínál, amelyek bőven túlmutatnak egy átlagos alaplap-teszten. Ez végül is egy LN2 kategóriás, extrém tuningra tervezett alaplap. Nézzük meg röviden, hogyan tudod pár perc alatt beállítani a Ryzen 9950X3D processzort a lehető legjobb, még ésszerű teljesítményre.
Az „Extreme Tweaker” szekcióban találod az összes fontos beállítást, amire szükséged lesz. Ami itt nincs, az az „Advanced/AMD Overclocking” részben érhető el. Az Extreme Tweakerben az EXPO profilt vettem alapul egy G.SKILL memóriakészlethez, majd kicsit módosítottam az elsődleges időzítéseket, illetve a tRFC értéket a másodlagos beállítások között – ez utóbbi nagy hatással van a késleltetésre, és gyárilag általában kétszer akkora, mint ideális lenne, ezért 580-ra állítottam.
Az Extreme Tweakerben a CPU Core Ratio (PER CCX) beállításnál a CCD0 értékét 56-ra, a CCD1-et 57-re állítottam. A Dynamic OC Switcher funkció bekapcsolásával elérheted, hogy 60 A áramerősség felett a rendszer automatikusan váltson PBO-ról OC módra, a megadott szorzó alapján. Ugyanitt, a menü alsó részén találod a feszültségbeállításokat is, ha szükséged lenne rájuk – de ha nem célod az extrém tuning, az AUTO értékekkel is stabilan működik a rendszer.
Az előbb említett „AMD Overclocking” részben beállítottam az Infinity Fabric sebességét 2 100 MHz-re, valamint az UCLK=MLCK opciót, hogy a memória-vezérlő és az operatív memória 1:1 arányban működjön. A Precision Boost Overdrive menüben az értékeket az alaplap képességeinek megfelelő maximumra állítottam, a feszültséghatárokat tízszeres szorzóra, míg magát a PBO boostot +200 MHz-re emeltem.
A „Curve Shaper” beállításnál negatív feszültség-eltolást alkalmaztam: közepes frekvencián -30, magasabb frekvencián -25, a legmagasabb értékeknél pedig -10. Minél nagyobb az órajel és a hőmérséklet, annál kevesebb feszültséget érdemes engedni – így stabil és hatékony marad a rendszer.
A tesztekhez három CPU- és memóriaigényes játék jelenetet választottam. Megmértem az alap (default) beállítások teljesítményét, majd az AI tuning és a kézi, PBO-val és szorzóval finomhangolt beállítások eredményeit is. Emellett kétféle memóriakitet is kipróbáltam: az egyik maximális órajellel, 1:1 arányban (UCLK=MCLK), a másik pedig felezett arányban (UCLK=MCLK/2) működött.
Tesztkonfiguráció
ASUS ROG CROSSHAIR X870E APEX (1715), RTX 5090 TUF (581.15)
Rendszer
rBAR bekapcsolva, VBS kikapcsolva, Windows 11 24H2, „High Performance” mód
Játékbeállítások
Felbontás: 1080p, maximális részletesség, RayTracing bekapcsolva, PathTracing kikapcsolva, Upscaling kikapcsolva, élsimítás nélkül (native render), a játék legfrissebb verziója
A mért eredmények nem teljesen egyértelműek, de az biztos, hogy az AI OC egészen jó munkát végez, és a kényelmesebb felhasználók számára bőven elegendő lehet a hosszadalmas kézi hangolás helyett. Az egyszerű manuális beállítás ugyanakkor gond nélkül felveszi vele a versenyt, ráadásul bőven marad tér a finomhangolásra is, ha valaki szeretné kihozni a maximumot a rendszeréből. A Spider-Man 2 teszt – amely a három játék közül a legnagyobb terhelést jelenti az alacsony FPS-értékek szempontjából – arra is rávilágít, hogy a gyorsabb memória előnyt jelenthet még akkor is, ha az UCLK=MCLK/2 arányt alkalmazzuk.
Be kell vallanom, hogy bár már jó néhány éve nem foglalkozom komolyabb vagy extrém tuninggal, egy kicsit sajnálom, hogy kiestem a gyakorlatból, és nem tudom az alaplap teljes potenciálját kihasználni. Ugyanakkor épp emiatt úgy is látom a terméket, mint egy lelkes felhasználó, aki értékeli a szabadságot és a lehetőségeket, nem pedig a korlátokat. Az APEX egyik legnagyobb előnye, hogy a szoftveres (BIOS) és hardveres oldal is rendkívül kifinomult, így a beállítás, tesztelés és hangolás folyamata kifejezetten élvezetes és egyszerű.
Egyetlen alkalommal sem fordult elő, hogy az alaplap ne birkózott volna meg egy beállítással, amit rá bíztam, így még a CMOS-resetre sem volt szükség. A magok és a memóriahangolás folyamata végig stabil, kényelmes és problémamentes volt.
i
Saját gamer PC-t szeretnél építeni? Nézd meg részletes útmutatónkat: Hogyan rakd össze a számítógéped 8 lépésben (RÉSZLETES ÚTMUTATÓ).
Ha nagy teljesítményű gamer PC-t szeretnél építeni, az APEX-hez hasonló, kifejezetten tuning alaplap tökéletes választás lehet. Egyedüli kompromisszum, hogy csak két memória modult támogat, de őszintén szólva, ha a memória sebesség finomhangolása a cél, a négy modul amúgy sem ideális megoldás. A kissé vegyes játékeredmények miatt már csak az a kérdés, hogy 6 000 MT/s körüli memóriát válassz, vagy inkább célozd meg a 8 000 MT/s feletti tartományt.
Az APEX természetesen nem olcsó alaplap, de ha már beruháznék rá, valószínűleg rögtön egy 8 400 MT/s vagy annál gyorsabb memóriakittel párosítanám, hogy a Ryzenből a lehető legtöbbet kihozhassam. Összességében nincs, amit felróhatnék az alaplapnak, az ASUS ROG mérnökei ismét kiváló munkát végeztek. Már csak abban reménykedhetünk, hogy az APEX széria az AM6 platformon is visszatér.
ASUS ROG CROSSHAIR X870E APEX
ASUS ROG CROSSHAIR X870E APEXAz ASUS ROG CROSSHAIR X870E APEX az eddigi legjobb tuningra felkészített gamer alaplap az AMD Ryzen processzorokhoz, amit valaha teszteltünk.
Előnyök
Hátrányok
Az ASUS ROG CROSSHAIR X870E APEX azoknak a legigényesebb gamereknek és overclockereknek készült, akik a Ryzen processzorukból az utolsó csepp teljesítményt is ki szeretnék hozni.
