Koaxiális antenna kábelek

A megfelelő koax kábel kiválasztása lépésről lépésre

Az antenna kábelek minimális torzítással büszkélkedhetnek az átvitel során. Ez annak köszönhető, hogy a középső vezető réteg szigeteléssel és árnyékolással van körülvéve, így a jel védve van az elektromágneses zavarásoktól és egyéb hatásoktól. Az antenna kábel ezért alkalmas például televíziós vagy internetes jelek továbbítására. Végül is, nálunk éppen ezek közül a típusok közül választhatsz. Miben különböznek egymástól, és mi alapján válaszható ki a minőségi antenna kábel?

A koaxiális kábelek legfontosabb paraméterei

A koaxiális kábel (antenna kábel) továbbítja a jelet a forrástól a vevőegységig. Nagyon gyakran használják az antenna és a televízió összekapcsolására, de hálózati célokra is használható. Akárhogy is, minden koax kábel típusnak számos fontos paraméterei vannak, amelyekre érdemes odafigyelned a választáskor.

• A hosszúság fordított arányossággal befolyásolja a kimeneti jel minőségét (hosszabb koax kábel = rosszabb jel).
• Az árnyékolás védelmet nyújt az interferencia ellen. Minél magasabb (hatékonyabb) az árnyékolás, annál kisebb a jelminőség csökkenése.
• A jel csillapítása (dB-ben megadva) azt jelzi, hogy a jel mennyire csökken (csillapodik), amikor egy bizonyos hosszúságú kábelen keresztül továbbítják.

Az antenna kábelek és a csillapítás

A koax kábelek egyik legfontosabb paramétere a csillapítás. Ezt decibelben (dB) adják meg, és azt mutatja meg, hogy egy adott hosszúságú kábel használata esetén mennyit gyengül a jel. Hosszabb távolságokon ezt a jelcsökkenést vastagabb belső vezetővel vagy jobb minőségű anyagból készült koax kábelek használatával lehet ellensúlyozni.

Az antenna kábelek leggyakoribb végződése egyenes. Nálunk azonban hajlított (szögletes) csatlakozóval ellátott kábeleket is találsz. Ezek különösen akkor jönnek jól, ha szűk vagy nehezen hozzáférhető helyen kell csatlakoztatnod a kábelt. Ez különösen fontos, mert a koaxiális kábeleket nem ajánlott jobban meghajlítani, mint feltétlenül szükséges.

A hosszúság nagyon fontos a koax kábelek esetében

A koax kábel hossza jelentős hatással van a jelátvitel minőségére. A hossz ugyanis fordított arányban befolyásolja a kimeneti jel erősségét – minél hosszabb a kábel, annál gyengébb lesz a jel. A hossz növekedésével együtt nő a csillapítás is, amit többféleképpen lehet ellensúlyozni: például nagyobb átmérőjű koax kábel választásával, minőségi csatlakozók használatával, vagy jelerősítő beépítésével. Alternatív megoldásként érdemes a kábelt a lehető legrövidebbre szabni – csak amilyen hossz feltétlenül szükséges.

Antenna kábelek - árnyékolás

A koax kábelek különböző fokú árnyékolással rendelkezhetnek. Ez a tulajdonság azért fontos, mert jelzi a jelek átvitel közbeni interferenciával szembeni ellenállást. A koax kábel leggyakrabban kettős vagy hármas árnyékolással van ellátva:

• A kétszeres árnyékolást drótfonat és alumínium- vagy rézfólia biztosítja, amelyek a dielektrikum körül helyezkednek el. Ez a kialakítás segít csökkenteni a jelzavarokat, és tökéletesen megfelel otthoni használatra, például rádió vagy televízió csatlakoztatására.
• A háromszoros árnyékolás egy további fóliaréteget ad a kettős árnyékoláshoz, így ideális olyan környezetbe, ahol magasabb az elektromágneses zavarás mértéke.

Wifi antenna kábelek

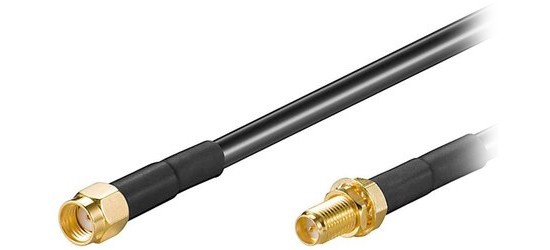

A Wifi antenna kábel egy speciális típus, amivel összekötheted a vezeték nélküli hozzáférési pontot vagy a routert egy WiFi antennával. Emellett alkalmas arra is, hogy az internetet a fali adatcsatlakozótól a modemig vezesse. Fontos tudnod, hogy a WiFi és a TV-s koaxiális kábel nem cserélhetők fel! A WiFi kábel kifejezetten a 2,4 GHz-es vagy az 5 GHz-es jelek továbbítására szolgál, míg a televíziós jel teljesen más frekvencián működik. A WiFi-s kábelek csatlakozója is eltérő szokott lenni – leggyakrabban SMA vagy RP-SMA típusú.

Koax kábelek TV-hez

A TV koax kábelek használhatóak az antenna és a TV, a set-top box vagy a kábeles csatlakozás összekapcsolásához. A távolságtól függően ügyelj arra, hogy az antenna kábel ideális átmérőjű és árnyékolású legyen, hogy elkerüld a nagy jelcsillapítást és a rossz képminőséget. A hosszúságtól függően fontos a megfelelő átmérő kiválasztása is (a vastagabb koax kábelek csillapítása alacsonyabb), valamint az árnyékolás, hogy elkerüld a rossz képminőséget. Válassz olyan antennakábelt is, amelyen a megfelelő csatlakozó található.

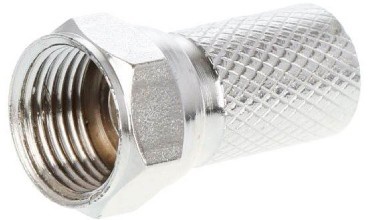

1. F csatlakozók a koaxiális kábel típushoz való csatlakoztatásra használatosak, amely egy antennához, egy antennán lévő LNB átalakítóhoz vagy egy aljzathoz csatlakozik. Általában csavarozhatók. Ez a megoldás nagyon stabil rögzítést biztosít.

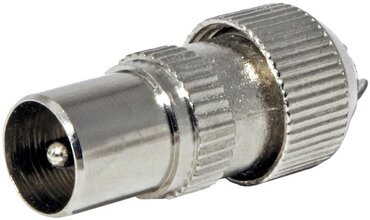

2. IEC csatlakozók az antennából érkező jelet továbbítják a set-top boxhoz vagy a tévéhez. Simább, hengeres formájuk van, és a dugó egyszerűen becsúszik az aljzatba. Az ilyen típusú csatlakozás kevésbé ellenálló, és az árnyékolása is gyengébb az F csatlakozóhoz képest.

A televízióhoz használt koax kábel az impedancia alapján is kiválasztható, mivel ez is befolyásolja a jel minőségét. A standard érték 75 ohm.

Mit nyújthat még az antenna kábel?

A fent leírtakon túl az antenna kábelek több olyan tulajdonsággal is meglephetnek, amelyek befolyásolhatják a felhasználásukat vagy javíthatják a tulajdonságaikat. Az árnyékolás mellett, ami az ilyen típusú kábelekre jellemző, találkozhatsz például aranyozott csatlakozókkal vagy kétoldalas végekkel is.

• Az aranyozott csatlakozók a hagyományos portokhoz képest sokkal jobb vezetőképességet és hosszabb élettartamot kínálnak. Az arany ellenáll az oxidációnak és a korróziónak, így a koax kábel stabil jelátvitelt biztosít, és alacsony marad az átmeneti ellenállása.
• A kétoldalas csatlakozó azt jelenti, hogy ugyanaz a típusú csatlakozó található a koax kábel mindkét végén. Ez akkor hasznos, ha két olyan eszközt szeretnél összekötni, amelyeken azonos bemenetek vagy kimenetek találhatók.
